Vöruuppbygging

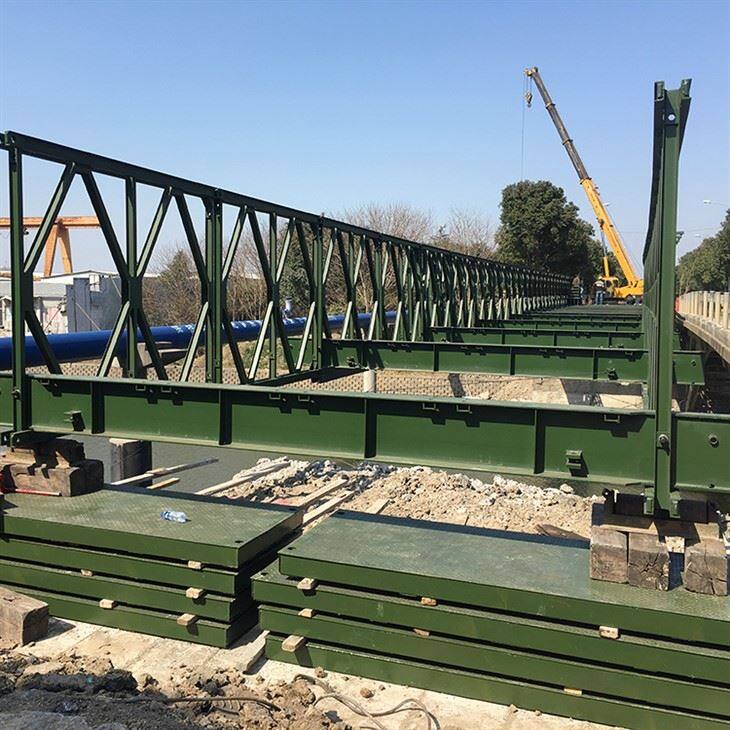

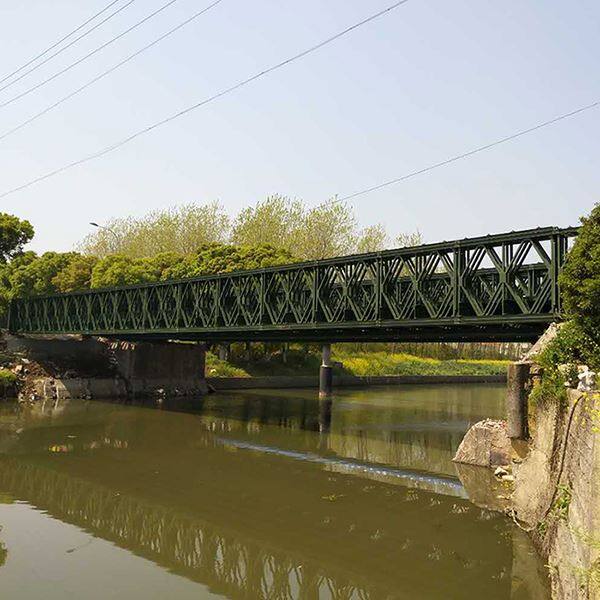

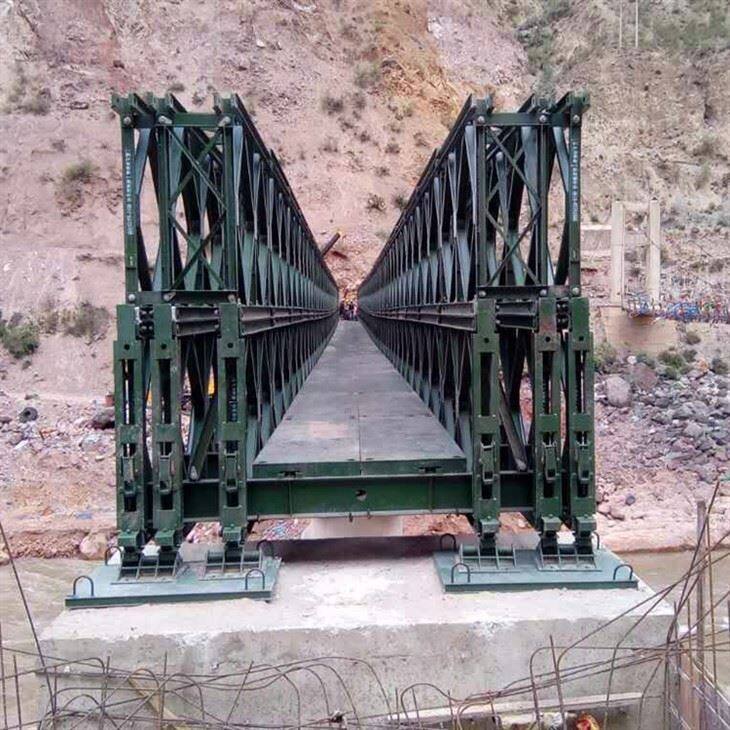

Kjarnahluti tegundar 321 Bailey brúarinnar er stöðluð truss eining (Bailey panel). Staðlað mál eins Bailey spjalds eru 3 metrar á lengd, 1,5 metrar á breidd og 176 millimetrar á hæð og vega um það bil 270 kíló. Stofan samanstendur af efri og neðri strengum (10-rása stáli soðið bak við bak), lóðréttum liðum (8 geisla stáli) og skástöngum. Endarnir eru búnir karl- og kventengi og tengipinnaholum til að auðvelda hraða samsetningu. Með því að tengja saman mörg Bailey spjöld er hægt að smíða brýr af mismunandi spani á sveigjanlegan hátt. Gildissvið fyrir staka span er 9 metrar til 63 metrar (einfaldlega studdur bjálki), með hámarksbreidd 69 metrar eða 76,2 metrar. Stuðningsrammar eru nauðsynlegar til að styrkja samskeyti margra raða af trussum til að auka stöðugleika. Íhlutirnir eru smíðaðir úr 16Mn hástyrktu stáli og eru mjög skiptanlegir og tengdir með pinnum til að tryggja öryggi burðarvirkis.

Magntafla íhluta fyrir 321 styrkt stálbrú (U-laga stálplötubrú)
Samsetningarform	Ein-röð ein-lags styrkt gerð						Tvöföld-rað ein-lags styrkt gerð										Þriggja-raða eins-lags styrkt gerð							Tvöföld-röð tvöföld-laga styrkt gerð							Þriggja-raða tvöfalt-laga styrkt gerð
Spönn (M)	18	21	24	27	30	33	18	21	24	27	30	33	36	39	42	45	33	36	39	42	45	48	51	42	45	48	51	54	57	60	45	48	51	54	57	60	63	66	69
Fjöldi hluta	6	7	8	9	10	11	6	7	8	9	10	11	12	13	14	15	11	12	13	14	15	16	17	14	15	16	17	18	19	20	15	16	17	18	19	20	21	22	23
Truss	12	14	16	18	20	22	24	28	32	36	40	44	48	52	56	60	66	72	78	84	90	96	102	112	120	128	136	144	152	160	180	192	204	216	228	240	252	264	275
Styrkingarstöng	16	20	24	28	32	36	32	40	48	56	64	72	80	88	96	104	108	120	132	144	156	168	180	96	104	112	120	128	136	44	156	168	180	192	204	216	228	240	252
Pinna	44	52	60	68	76	84	88	104	120	136	152	168	184	200	216	232	252	276	309	324	348	372	396	328	352	376	400	424	448	472	528	564	600	636	672	708	\|744	780	816
Þverbitafesting	13	15	17	19	21	23	13	15	17	19	21	23	25	27	29	31	23	25	27	29	31	33	35	29	31	33	35	37	39	41	31	33	35	37	39	41	43	45	47
Þverbitafesting	24	28	32	36	40	44	48	56	64	72	80	88	96	104	112	120	132	144	156	168	180	192	204	112	120	128	136	144	152	160	180	192	204	216	228	240	2252	264	276
Venjulegur brúarþilfari	24	28	32	36	40	44	48	56	64	72	80	88	96	104	112	120	132	144	156	168	180	192	204	112	120	128	136	144	152	160	180	192	204	216	228	240	252	264	276
Millibrúarþilfar	6	7	8	9	10	11	6		8	9	10	11	12	13	14	15	11	12	13	14	15	16	17	14	15	16	17	18	19	20	15	16	17	18	19	20	21	22	23
Framúrskarandi	12	14	16	18	20	22	12	14	16	18	20	22	24	26	28	30	22	24	26	28	30	32	34	28	30	32	34	36	38	40	30	32	34	36	38	40	42	44	46
Jákvæður lokadálkur	2	2.	2	2	2	2	4	4	4	4	4	4	4	4	4	4	6	6	6	6	6	6	6	4	4	4	4	4	4	4	6	6	6	6	6	6	6	6	6
Neikvæð lokadálkur	2	2	2	2	2	2	4	4	4	4	4	4	4	4	4	4	6	6	6	6	6	6	6	4	4	4	4	4	4	4	6	6	6	6	6	6	6	6	6
Hringbolti á ská	14	16	18	20	22	24	14	16	18	20	22	24	26	28	30	32	24	26	28	30	32	34	36	30	32	34	36	38	40	42	32	34	36	38	40	42	44	46	48
Stuðningsrammi	-	-	-	-	-	-	12	14	16	18	20	22	24	26	28	30	22	24	26	28	30	32	34	58	62	66	70	74	78	82	62	66	70	74	78	82	86	90	94
Tengiplata	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	24	26	28	30	32	34	36	-	-	-	-	-	-	-	64	68	72	76	80	84	88	92	96
Vindþolinn-hlífðarstöng	12	14	16	18	20	22	12	14	16	18	20	22	24	26	28	30	22	24	26	28	30	32	34	28	30	32	34	36	38	40	30	32	34	36	38	40	42	44	46
Bridge abutment	4	4	4	4	4	4	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8
Sætisplata	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
Chord Bolt	32	40	48	56	64	72	64	80	96	112	128	144	160	176	192	208	216	240	264	288	312	336	360	292	308	324	340	356	372	388	312	336	360	384	408	432	456	480	504
Hringbolti á ská	28	32	36	40	44	48	28	32	36	40	44	48	52	56	60	64	48	52	56	60	64	68	72	60	64	68	72	76	80	84	64	68	72	76	80	84	88	92	96
Brúarrammabolti		-		-			48	56	64	72	80	88	96	104	112	120	88	96	104	112	120	128	136	232	248	264	280	296	312	328	248	264	280	296	312	328	344	360	376
Bolti af gerð 1	63	72	81	90	99	108	63	72	81	90	99	108	117	126	135	144	108	117	126	135	144	153	162	135	144	153	162	171	180	189	144	153	162	171	180	189	198	207	216
M20 bolti	60	70	80	90	100	110	60	70	80	90	100	110	120	130	140	150	110	120	130	140	150	160	170	140	150	160	170	180	190	200	150	160	170	180	190	200	210	220	230
Athugið: 1. Engar styrkingarstangir eru settar á fyrstu tvo hluta brúarinnar. 2. Fjöldi íhluta sem taldir eru upp í töflunni felur ekki í sér það magn sem notað er fyrir aðkomuvegi að stálbrú.

Kostir vöru

Hröð samsetning: Máthlutar gera kleift að setja saman og taka í sundur fljótlega, hentugur fyrir neyðarbjörgun og tímabundin verkefni.
Mikill styrkur og léttur: Stálbyggingar eru tiltölulega hár-styrkur og létt, sem leiðir til lágs flutningskostnaðar; hægt er að flytja þau í lausu með venjulegum farartækjum.

Mikill sveigjanleiki: Hægt er að aðlaga span, brautir og álag að mismunandi landslagi.
Auðvelt skiptanlegt: Staðlaðir, alhliða íhlutir auðvelda viðhald og skipti, draga úr kostnaði.
Víðtæk notkun: Samhæft við ýmsar undirstöðugerðir og aðlagast flóknum jarðfræðilegum aðstæðum.

Umsóknarsviðsmyndir

Neyðarstuðningur: Hreinsar fljótt tímabundnar aðgangsleiðir fyrir flóðastjórnun, jarðskjálftahjálp og hernaðaraðgerðir.
Bygging innviða: Tímabundnar brýr fyrir brúarsmíði, byggingarpallar yfir ár eða vegi og forsteyptar bjálkageymslustoðir.

Samgöngur sveitarfélaga og dreifbýlis: bráðabirgðabrýr yfir læki í dreifbýli, bráðabirgðaleiðir fyrir lagnaframkvæmdir sveitarfélaga og brýr fyrir gangandi eða farartæki á fallegum svæðum.
Annað: aðkomuvegir fyrir námuvinnslu, aðkomuvegir fyrir olíusvæði og bráðabirgðaleiðir fyrir viðburði/sýningar o.fl.

Ef þig vantar frekari upplýsingar um 321 Bailey brúna eða vilt fá tilboð, vinsamlegast hafðu samband við mig. Ég mun veita þér faglega þjónustu!
